压缩空气质量咨询
压缩空气的必要性
压缩空气指的是压缩大气后用作动力, 是船舶、电气电子、半导体、石油化工、成套设备、机械、工程、食品等
全世界所有产业领域都在使用的工厂运转必需系统, 也是产业现场各种机械及设备运转的供应源。
不管理压缩空气直接使用的话会怎么样？
空压设备
- 设备停止现象
- 因污迹或污痕导致产品不良
各种机械类
- 正常运转障碍
- 阀门或量表堵塞现象

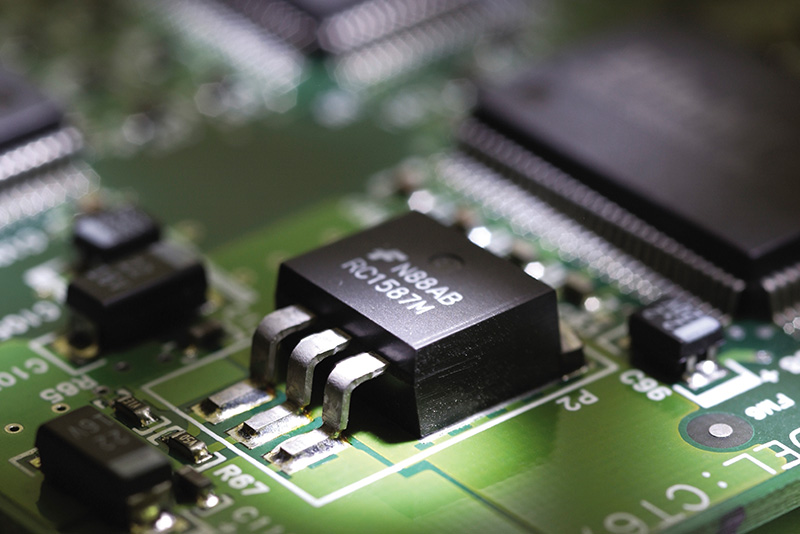

精密配件、弱电配件
- 设备停止现象
- 因污染导致产品不良品增加
化学
- 因交叉污染导致产品变质
- 水分引起异常反应
食品
- 因交叉污染导致产品变质
- 产品腐烂及不良
涂装
- 涂装表面凹凸不平及损伤
- 发生不光滑的涂装面
压缩空气质量因素
01 水分
压缩空气时空气体积减少，相对湿度的浓度增加，因此会产生大量水分。
水分是压缩空气系统的主要污染源，会产生冷凝水，导致出现细菌栖息、管道内腐蚀的风险增大，因此最重要的是保持适当露点。
02 油分
使用润滑油的空气压缩机不可避免地会在压缩空气中混入油分, 油分以多种油的形式存在。
因为很难预测压缩空气中包含的油分量，所以最准确的办法是直接确认。
03 异物
大气中每1㎥ 空气中大约有1亿4千万个固体粒子，其中80%的粒子尺寸都在2㎛ 以下。
这样的空气流入空气压缩机时，固体粒子可能会导致压缩机运转配件损伤，因此必须使用过滤能力和效率适合的过滤器。
空气中包含的水分、油分、异物颗粒都非常小，因此很难用肉眼进行判断。
正佑FLOW直接测定实际在现场使用的压缩空气状态，
诊断其是否符合各产业的ISO压缩空气质量标准。
下面是代表产业群的国际标准化组织ISO压缩空气质量标准。
其他产业群咨询及具体事宜请咨询本公司。
<ISO压缩空气质量等级分类ISO 8583-1：2010>
01 水分
| 等级 | 压力下露点 (℃) |
| 0 | 咨询本公司 – 超干燥空气技术 |
| 1 | ≤ -70℃ |
| 2 | ≤ -40℃ |
| 3 | ≤ -20℃ |
| 4 | ≤ +3℃ |
| 5 | ≤ +7℃ |
| 6 | ≤ +10℃ |
| 等级 | 液体浓度 Cw(g/㎥) |
| 7 | Cw ≤ 0.5 |
| 8 | 0.5 < Cw ≤ 5 |
| 9 | 5 < Cw ≤ 10 |
| X | Cw > 10 |
02 油分
| 等级 | 总油分浓度 (㎎/㎥) |
| (液体、气溶剂+气体) | |
| 0 | 咨询本公司 – 超干燥空气技术 |
| 1 | ≤ 0.01 |
| 2 | ≤ 0.1 |
| 3 | ≤ 1.0 |
| 4 | ≤ 5.0 |
| X | > 5.0 |
- 基准条件 20 (℃) , 1 (barG) , 0 (%) 湿度
03 异物
| 等级 | 每㎥ 最大颗粒尺寸 d (㎛) | ||
| 0.1≤d≤0.5 | 0.5≤d≤1.0 | 1.0≤d≤5.0 | |
| 0 | 咨询本公司 – 超干燥空气技术 | ||
| 1 | ≤ 20,000 | ≤ 400 | ≤ 10 |
| 2 | ≤ 400,000 | ≤6,000 | ≤ 100 |
| 3 | – | ≤ 90,000 | ≤ 1,000 |
| 4 | – | – | ≤ 10,000 |
| 5 | – | – | ≤ 100,000 |
| 等级 | 微粒浓度 Cp(g/㎥) | ||
| 6 | 0 < Cp ≤ 5 | ||
| 7 | 5 < Cp ≤ 10 | ||
| X | Cp>10 | ||
01) 식품 (HACCP)
与食品直接接触的压缩空气
→ 水分 : 2排行/ 油分 : 2排行/ 粒子 : 1排行
与食品间接接触的压缩空气
→ 水分 : 2排行/ 油分 : 4排行/ 粒子 : 2排行
【参考】食品饮料级压缩空气操作规范（英国压缩空气协会）
02) 치과
水分 : 5排行
油分 : 1排行
异物 : 3级以上
【参考】美国牙科协会_牙科用压缩空气质量标准
<正佑FLOW压缩空气诊断流程>
01 压缩空气测定
对现场正在使用的压缩空气进行采样及测定，
无法采样时，通过在管道上打孔喷气的方法（不断水打孔法）进行采样。
02 压缩空气诊断质量
通过检测设备测定并诊断压缩空气的质量要素 (水分、油分、异物)。
03 提供诊断报告
绘制压缩空气系统计测图与计算年能源使用量，
提供最终诊断报告，通过服务告知客户问题及改善方案。
| – 推荐适当的润滑剂 | – 推荐适当的配件 (过滤器） |
| – 告知过滤器更换周期 | – 给出监测系统提案 |
